Memoria Ram

Simm de 30 y 72 contactos

Modulo DDR

Modulo DDR2

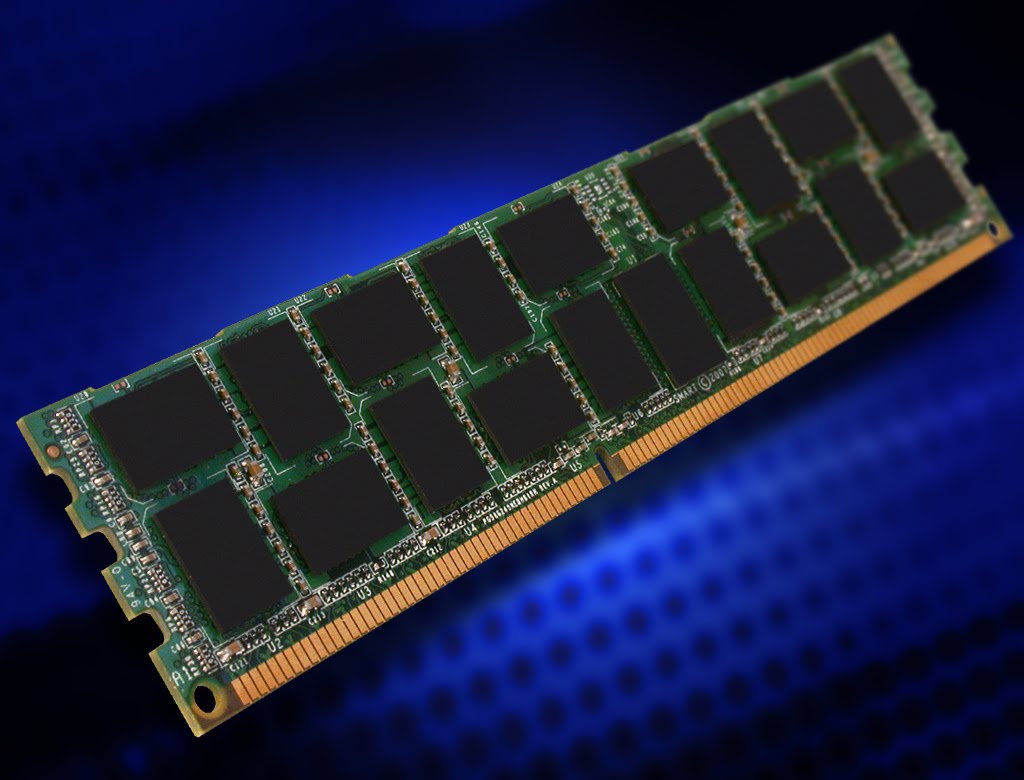

Modulo DDR3

Comparativo de los modulos de memoria

Nom. std    Vel.del reloj   T. entre señales  transf./seg.  Nom. del módulo  Max. Cap. de tranf.

DDR-200       100 MHz        10 ns                  200 millones         PC1600         1600 MiB/s
DDR-266       133 MHz        7,5 ns                 266 millones         PC2100         2133 MiB/s
DDR-300       150 MHz           - ns                 300 millones         PC2400          2400 MiB/s
DDR-333       166 MHz         6 ns                  333 millones         PC2700          2667 MiB/s
DDR-366       183 MHz          - ns                  366 millones         PC3000         2933 MiB/s
DDR-400       200 MHz         5 ns                 400 millones          PC3200          3200 MiB/s
DDR-433       216 MHz         - ns                  433 millones         PC3500          3500 MiB/s
DDR-466       233 MHz       4,2 ns                 466 millones         PC3700          3700 MiB/s
DDR-500       250 MHz         4 ns                  500 millones         PC4000          4000 MiB/s
DDR-533       266 MHz      3,7 ns                  533 millones         PC4300          4264 MiB/s
DDR2-400     100 MHz       10 ns                  400 millones         PC2-3200       3200 MiB/s
DDR2-533     133 MHz      7,5 ns                  533 millones         PC2-4200       4264 MiB/s
DDR2-600     150 MHz         - ns                  600 millones         PC2-4800       4800 MiB/s
DDR2-667     166 MHz         6 ns                 667 Millones        PC2-5300        5336 MiB/s
DDR2-800     200 MHz        5 ns                 800 Millones         PC2-6400       6400 MiB/s
DDR2-1.000  250 MHz    3,75 ns                1.000 Millones       PC2-8000      8000 MiB/s
DDR2-1.066  266 MHz    3,75 ns                1.066 Millones       PC2-8500      8530 MiB/s
DDR2-1.150  286 MHz        - ns                 1.150 Millones      PC2-9200       9200 MiB/s
DDR2-1.200  300 MHz        - ns                 1.200 Millones      PC2-9600       9600 MiB/s
DDR3-1.066  133 MHz     7,5 ns                1.066 Millones       PC3-8500       8530 MiB/s
DDR3-1.200  150 MHz       - ns                1.200 Millones       PC3-9600        9600 MiB/s
DDR3-1.333  166 MHz       - ns                1.333 Millones       PC3-10667      10664 MiB/s
DDR3-1.375  170 MHz       - ns                1.375 Millones       PC3-11000      11000 MiB/s
DDR3-1.466  183 MHz       - ns                1.466 Millones       PC3-11700      11700 MiB/s
DDR3-1.600  200 MHz       5 ns                1.600 Millones      PC3-12800       12800 MiB/s
DDR3-1.866  233 MHz        - ns               1.866 Millones       PC3-14900      14930 MiB/s
DDR3-2.000  250 MHz        - ns               2.000 Millones       PC3-16000      16000 MiB/s

Los datos almacenados en la memoria RAM no sólo se borran cuando apagamos el ordenador, sino que también deben eliminarse de esta cuando dejamos de utilizarlos (por ejemplo, cuando cerramos el fichero que contiene estos datos).

Estas memorias tienen unos tiempos de acceso y un ancho de banda mucho más rápido que el disco duro, por lo que se han convertido en un factor determinante para la velocidad de un ordenador. Esto quiere decir que, dentro de unos límites, un ordenador irá más rápido cuanta mayor sea la cantidad de memoria RAM que tenga instalada, expresada en MegaBytes o GigaBytes.

Los chips de memoria suelen ir conectados a unas plaquitas denominadas módulos, pero no siempre esto ha sido así, ya que hasta los ordenadores del tipo 8086 los chips de memoria RAM estaban soldados directamente a la placa base.

Con los ordenadores del tipo 80386 aparecen las primeras memorias en módulos, conectados a la placa base mediante zócalos, normalmente denominados bancos de memoria, y con la posibilidad de ampliarla (esto, con los ordenadores anteriores, era prácticamente imposible).

Los primeros módulos utilizados fueron los denominados SIMM (Single In-line Memory Module). Estos módulos tenían los contactos en una sola de sus caras y podían ser de 30 contactos (los primeros), que posteriormente pasaron a ser de 72 contactos.

Este tipo de módulo de memoria fue sustituido por los módulos del tipo DIMM (Dual In-line Memory Module), que es el tipo de memoria que se sigue utilizando en la actualidad.

Esta clasificación se refiere exclusivamente a la posición de los contactos.

En cuanto a los tipos de memoria, la clasificación que podemos hacer es la siguiente:

DRAM:
Las memorias DRAM (Dynamic RAM) fueron las utilizadas en los primeros módulos (tanto en los SIMM como en los primeros DIMM). Es un tipo de memoria más barata que la SDRAM, pero también bastante más lenta, por lo que con el paso del tiempo ha dejado de utilizarse. Esta memoria es del tipo asíncronas, es decir, que iban a diferente velocidad que el sistema, y sus tiempos de refresco eran bastante altos (del orden de entre 80ns y 70ns), llegando en sus últimas versiones, las memorias EDO-RAM a unos tiempos de refresco de entre 40ns y 30ns.

SDRAM:
Las memorias SDRAM (Synchronous Dynamic RAM) son las utilizadas actualmente (aunque por SDRAM se suele identificar a un tipo concreto de módulos, en realidad todos los módulos actuales son SDRAM).

Son un tipo de memorias síncronas, es decir, que van a la misma velocidad del sistema, con unos tiempos de acceso que en los tipos más recientes son inferiores a los 10ns, llegando a los 5ns en los más rápidos.

Las memorias SDRAM se dividen a su vez en varios tipos

SDR:
Los módulos SDR (Single Data Rate) son los conocidos normalmente como SDRAM, aunque, como ya hemos dicho, todas las memorias actuales son SDRAM.
Se trata de módulos del tipo DIMM, de 168 contactos, y con una velocidad de bus de memoria que va desde los 66MHz a los 133MHz. Estos módulos realizan un acceso por ciclo de reloj.

Empiezan a utilizarse con los Pentium II y su utilización llega hasta la salida de los Pentium 4 de Intel y los procesadores Athlon XP de AMD, aunque las primeras versiones de este último podían utilizar memorias SDR.

Este tipo de módulos se denominan por su frecuencia, es decir, PC66, PC100 o PC133.

DDR:
Módulo DDR. Vemos que tiene una sola muesca de posicionamiento, situada a la derecha del centro del módulo.

Los módulos DDR SDRAM (Double Data Rate SDRAM) son una evolución de los módulos SDR. Se trata de módulos del tipo DIMM, de 184 contactos y 64bits, con una velocidad de bus de memoria de entre 100MHz y 200MHz, pero al realizar dos accesos por ciclo de reloj las velocidades efectivas de trabajo se sitúan entre los 200MHz y los 400MHz. Este es un punto que a veces lleva a una cierta confusión, ya que tanto las placas base como los programas de información de sistemas las reconocen unas veces por su velocidad nominal y otras por su velocidad efectiva.

Comienzan a utilizarse con la salida de los Pentium 4 y Thlon XP, tras el fracasado intento por parte de Intel de imponer para los P4 un tipo de memoria denominado RIMM, que pasó con más pena que gloria y tan sólo llegó a utilizarse en las primeras versiones de este tipo de procesadores (Pentium 4 Willamette con socket 423).

Se han hecho pruebas con módulos a mayores velocidades, pero por encima de los 200MHz (400MHz efectivos) suele bajar su efectividad. Esto, unido al coste y a la salida de los módulos del tipo DDR2, ha hecho que en la práctica sólo se comercialicen módulos DDR de hasta 400MHz (efectivos).

Estas memorias tienen un consumo de entre 0 y 2.5 voltios.

Este tipo de módulos se está abandonando, siendo sustituido por los módulos del tipo DDR2.

DDR2:
Módulo DDR2. Vemos que tiene una sola muesca de posicionamiento, situada a la derecha del centro del módulo, aunque más hacia en centro que en los módulos DDR. También se puede apreciar la mayor densidad de contactos.

Los módulos DDR2 SDRAM son una evolución de los módulos DDR SDRAM. Se trata de módulos del tipo DIMM, en este caso de 240 contactos y 64bits. Tienen unas velocidades de bus de memoria real de entre 100MHz y 266MHz, aunque los primeros no se comercializan.

La principal característica de estos módulos es que son capaces de realizar cuatro accesos por ciclo de reloj (dos de ida y dos de vuelta), lo que hace que su velocidad de bus de memoria efectiva sea el resultado de multiplicar su velocidad de bus de memoria real por 4.

Esto duplica la velocidad en relación a una memoria del tipo DDR, pero también hace que los tiempos de latencia sean bastante más altos (pueden llegar a ser el doble que en una memoria DDR).

El consumo de estas memorias se sitúa entre los 0 y 1.8 voltios, es decir, casi la mitad que una memoria DDR.

Tanto las memorias DDR como las memorias DDR2 se suelen denominar de dos formas diferentes, o bien en base a su velocidad de bus de memoria efectiva (DDR-266, DDR-333, DDR-400, DDR2-533, DDR2-667, DDR2-800) o bien por su ancho de banda teórico, es decir, por su máxima capacidad de transferencia (PC-2100, PC-2700 y PC-3200 en el caso de los módulos DDR y PC-4200, PC-5300 y PC-6400 en el caso de los módulos DDR2).

El Ancho de banda de los módulos DDR y DDR2 se puede calcular multiplicando su velocidad de bus de memoria efectiva por 8 (DDR-400 por 8 = PC-3200).
